綜合布線系統（Premises Distributed System，簡稱PDS）是采用**化的語音、數據、圖像、監控設備，各線綜合配置在一套**的布線系統上，統一布線設計、安裝施工和集中管理維護。綜合布線系統以無屏蔽雙絞線和光纜為傳輸媒介，采用分層星型結構，傳送速率高。還具有布線**化、接線靈活性、設備兼容性、模塊化信息插座、能與其它拓撲結構連接及擴充設備，安全可靠性高等優點，使得系統的統一管理成為可能，也使每個信息點的故障、改動或增刪不影響其它的信息點，使安裝、維護、升級和擴展都非常方便，并節省了費用。

PDS與智能大廈的發展緊密相關,是智能大廈的實現基礎。智能大廈具有舒適性、安全性、方便性、經濟性和**性等**點,一般包括:**計算機控制系統、樓宇自動控制系統、辦公自動化系統、通信自動化系統、消防自動化系統、保安自動化系統結構化布線系統等,它**對建筑物的四個基本要素(結構、系統、服務和管理)以及它們內在聯系**優化的設計,提供一個投資合理、同時又**高效率的優雅舒適、便利快捷、高度安全的環境空間。結構化布線系統正是實現這一目標的基礎。

XX布線需求及方案概述

XX是[對計算機及電話的要求]，保證通信系統和計算機系統能夠安全、可靠、靈活地運行，滿足用戶靈活多變的使用要求，XX將采用綜合布線系統。

本綜合布線系統將針對電話系統和計算機系統對布線的要求進行設計。

1.1 XX的基本環境

2.2 綜合布線的基本要求
XX的綜合布線系統要求能支持話音及多種計算機數據系統。其中語音要求支持電話交換機系統，水平數據傳輸要求能夠傳輸各種計算機網絡信息。

1.1.1性能要求
XX的綜合布線系統要求滿足以下性能：
　　 支持10BASE-T （10M以太網）和100BASE-T、100BASE-F（光纖100M高速以太網）；
　　 支持1000 BASE- F（光纖千兆以太網）和1000 BASE-T (千兆以太網)
　　 支持IEEE 802.5（令牌環網）；
　　 支持FDDI和CDDI；
　　 支持155M及622M ATM網；
　　 支持電話系統。

1.1.2 ****
本布線系統需**以下**：
1. 建筑及建筑群綜合布線系統工程設計規范（GB/T 50311-2000）
2. 建筑與建筑群綜合布線系統工程施工及驗收規范（GB/T 50312-2000）
3. ISO/IEC 11801（**布線**，1995年7月）
4. EIA/TIA 568B (商業建筑布線** 2002年)

1.1.3 工作區子系統
　　 工作區子系統中的信息插座：
RJ45信息插座：全部采用非屏蔽RJ-45模塊；
　　 雙絞線的插座和插頭必須能防塵和避免意外損壞；
　　 在各種用戶使用的終端插座上應采用不同的顏色和圖標來標示不同用途的信息插座，以方便用戶使用。

1.1.4 水平布線子系統
水平雙絞線全部使用非屏蔽雙絞線。水平布線系統使用的雙絞線要求使用阻燃材料。

1.1.5 設備間子系統
? 配線間內所有數據和語音配線架必須整合入19”**機柜；
? 數據通信設備及各類跳線必須一起整合入19”**機柜；

1.1.6 管理子系統
　　 管理子系統有以下要求：
　　 所有的語音及數據配線架上的變更，要求**插拔跳線完成；
　　 配線架應具有模塊化、配置靈活、安裝牢固和易于辨認管理的**點；
　　 配線機柜應留出適當的空間，供未來擴充之用；

1.1.7 干線子系統
本系統對樓層垂直主干線有以下要求：
數據垂直主干使用超5類線纜

1.1.8 橋架及管線
弱電橋架及管線不屬于設計范圍。

1.1.9 質量保證
整個布線系統應具有廠家的二十年系統應用保證。

1.1.10 網絡設備
整個網絡系統所涉及的設備是由XX指定，干哲負責提供。
干哲推薦使用聯想或D-LINK

1.1.11 工程施工內容及要求
工程施工包括線路敷設、配線機柜安裝、配線架和跳線架安裝、線纜端接、信息模塊端接及相關的全套工作。包括：

水平雙絞線、水平光纜、垂直大對數線纜和垂直光纜的敷設；
信息插座面板和配線架安裝和端接；
安裝中，線纜長度、跳線和端接開絞的長度以及連接數的限制必須遵守EIA/TIA 568B的規定；
光纖和雙絞線的安裝應避免強力拉伸和過小的扭曲半徑，這一點必須嚴格遵守EIA/TIA 568B的規定；
所有部件安裝應牢固、可靠，并能根據環境防潮、防濕、防鼠害，避免意外損壞。

1.1.12驗收和**
施工方案中應提供工程竣工驗收程序和提交的全套文檔清單。

1.2 設計方案概要

本方案以XX的招標文件和圖紙為依據，根據干哲自身的優勢，擬制了這份設計方案，并介紹了專為XX設計的布線系統方案。
本綜合布線系統的技術要求主要參照EIA/TIA 568B**和GB/T 50311-2000和GB/T 50312-2000。

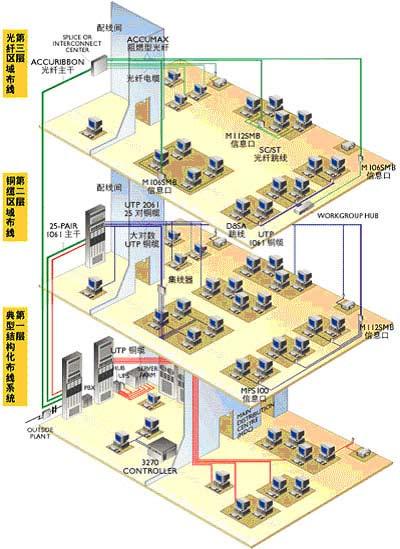

本布線系統是樹狀星型結構，以支持目前和將來各種網絡的應用。**跳線和不同的網絡設備，可以實現各種不同邏輯拓撲結構的網絡。

1.2.1 信息插座
根據技術要求，在XX內共有[插座統計]只雙孔信息插座。
所有插座全部采用AVAYA系列面板。
為了便于使用者理解插座的性質，在插座上均安裝了繪有計算機**號和電話**號的**條，該**條可由管理人員根據使用需求的改變**更換。

1.2.2 水平布線系統
水平布線系統主要采用AVAYA 4對非屏蔽雙絞線，從配線機房經過橋架進入各個房間后，由明管進入墻面上的插座面板。

1.2.3 設備間子系統
在設備間內，數據語音選用AVAYA24口模塊式快速跳接配線架（銅纜）和機柜式光纖配線架。AVAYA**布線系統的配線架全部與網絡設備一起安裝在19英寸**機柜內。

1.2.4 通信間子系統
在各通信間內AVAYA**布線系統的配線架（包括銅纜和光纖）也與網絡設備一起安裝在機柜內，其中電話配線架也安裝在機柜內。

1.2.5 管理子系統
管理子系統包括設備間和通信間的管理。
所有配線架之間的連接跳線全部使用原廠生產的跳線。數據RJ45-RJ45型跳線。所有跳線全部列入選件，以便由用戶根據實際使用的數量選定購買數量。
設備間和通信間的配線架上的標簽紙采用統一的色標和編號方式來區別各種用途的配線區。

1.2.6 干線子系統
主干線采用AVAYA超5類電纜，垂直干線子系統主要采用AVAYA超5類電纜。

1.2.7 實施
干哲預計可以在[進貨周期]將材料進入現場，在此以后將在[施工周期]完成綜合布線系統的施工、端接和**。亦即應在[施工開始日期]開始布線施工。
由于干哲已經具有了大型布線項目施工的全面經驗，而且建立了很好的施工工藝，因此干哲有把握保質保量的完成XX的綜合布線系統。
